製品の特徴:
· 1インチ画像フォーマット用に開発
· 波長: 900～1700m· 大口径、最大F1.4
· コンパクトで軽量な設計
| Ge min iシリーズSWIRレンズ |
|||
| モデル |
UN-GSWIR 25 14C |
||
| 焦点距離 |
25mm _ |
|
|
| 絞り |
F1.4 _ |
||
| 画像フォーマット |
1インチ |
||
| マウント |
C |
||
| 画角 |
|
1インチ |
|
| D |
61.93 ° |
||
| H |
52.21 ° |
||
| V |
40.1 ° |
||
| 光学歪み |
<- 0.96 % |
||
| モッド |
0.3m _ |
||
| 寸法 |
Φ36.5 * 54.91mm _ _ |
||
| フランジBFL |
1 7。5 26mm |
||
| 後焦点距離_ _ |
11.51mm |
||
| 解決 |
80lp /mm |
||
| 手術 |
マニュアルアイリス |
||
| マニュアルフォーカス |
|||
| 設計波長 |
900～1700nm |
||
| フィルタースレッド |
M34 × 0.5 |
||
 |
|||
ホットタグ :
前の :
UN-GSWIR1614C次 :
UN-GSWIR3514C

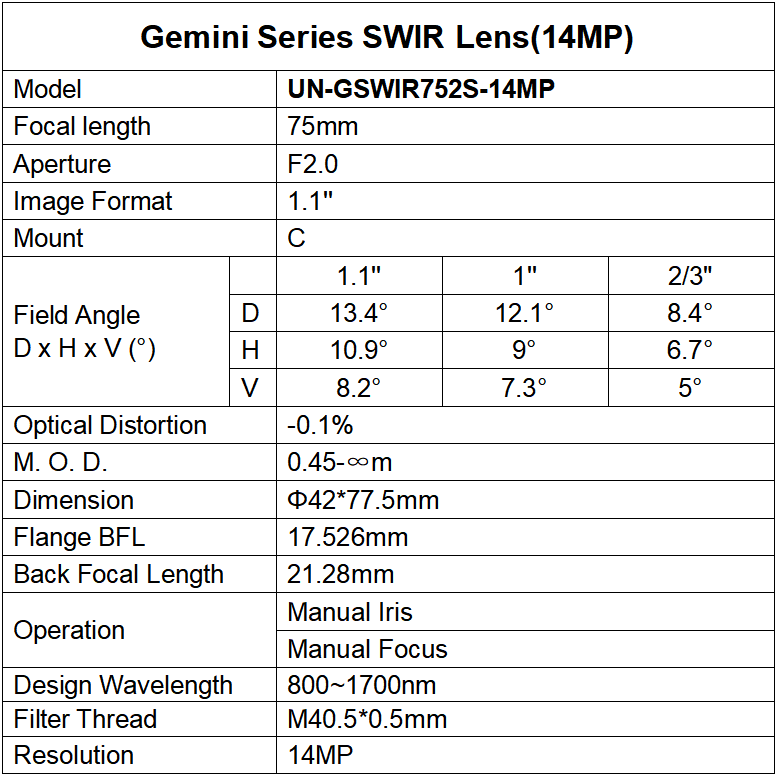

SWIR Lens UN-GSWIR752S-14MP
For Semiconductor Wafer Inspection, Biomedical Imaging, Logistics Package Sorting, Wildfire Detection & Ember Monitoring, etc.
· Developed for 1.1" image format
· Wavelength: 800-1700nm
· Large Aperture, up to F2.0
· Compact and lightweight design
UN-GSWIR1614C
| Ge min iシリーズSWIRレンズ |
|||
| モデル |
UN-GSWIR 16 14C |
||
| 焦点距離 |
16mm _ |
|
|
| 絞り |
F1.4 _ |
||
| 画像フォーマット |
1インチ |
||
| マウント |
C |
||
| 画角 |
|
1インチ |
|
| D |
54 ° |
||
| H |
43.8 ° |
||
| V |
33.4 ° |
||
| 光学歪み |
< -0.6 % |
||
| モッド |
0.3m _ |
||
| 寸法 |
Φ54 * 63.00mm _ _ |
||
| フランジBFL |
1 7。5 26mm |
||
| 後焦点距離_ _ |
13.72mm |
||
| 解決 |
80lp /mm |
||
| 手術 |
マニュアルアイリス |
||
| マニュアルフォーカス |
|||
| 設計波長 |
900～1700nm |
||
| フィルタースレッド |
M52x0.75 |
||
 |
|||
UN-TFA0828C-10MP
| Taurus シリーズコンパクトFA レンズ( 10MP ) |
|||||
| モデル |
UN-TFA0828C -10MP |
||||
| 焦点距離 |
8mm _ |
|
|||
| 絞り |
F2.8-16 _ |
||||
| 画像フォーマット |
2/3インチ(11mm) |
||||
| マウント |
C |
||||
|
画角 奥行き×高さ×奥行き(°) |
|
2/3インチ |
1/2インチ |
1/3" |
|
| D |
69.7 ° |
50.7 ° |
38.0 ° |
||
| H |
５８．5 ° |
42.5 ° |
31.9 ° |
||
| V |
4 5。5 ° |
3 3．1 ° |
24.8 ° |
||
| 光学歪み |
-0。81 %@ y= 5.5mm |
-1 . _ 13 %@ y=4。0mm |
-0。93 %@ y= 3 .0 mm |
||
| モッド |
0.15m～∞ |
||||
| 寸法 |
Φ35 × 39.8mm _ _ |
||||
| フランジBFL |
1 7。5 26mm |
||||
| 後焦点距離_ _ |
10.7mm |
||||
| 手術 |
マニュアルアイリス |
||||
| マニュアルフォーカス |
|||||
| 設計波長 |
420～1000nm |
||||
| フィルタースレッド |
M32.7 × P0.5 |
||||
 |
|||||
UN-TFA3528C-6MP
製品の特徴:
· 2/3インチ画像フォーマット用に開発
· 低歪み
· 高い相対照度
· フォーカスと絞りはネジで固定
製品情報: リクエストに応じてカスタムデザインも承ります。
UN-GSWIR1614C
| Ge min iシリーズSWIRレンズ |
|||
| モデル |
UN-GSWIR 16 14C |
||
| 焦点距離 |
16mm _ |
|
|
| 絞り |
F1.4 _ |
||
| 画像フォーマット |
1インチ |
||
| マウント |
C |
||
| 画角 |
|
1インチ |
|
| D |
54 ° |
||
| H |
43.8 ° |
||
| V |
33.4 ° |
||
| 光学歪み |
< -0.6 % |
||
| モッド |
0.3m _ |
||
| 寸法 |
Φ54 * 63.00mm _ _ |
||
| フランジBFL |
1 7。5 26mm |
||
| 後焦点距離_ _ |
13.72mm |
||
| 解決 |
80lp /mm |
||
| 手術 |
マニュアルアイリス |
||
| マニュアルフォーカス |
|||
| 設計波長 |
900～1700nm |
||
| フィルタースレッド |
M52x0.75 |
||
| |
|||
UN-TFA3528C-10MP
| Taurus シリーズコンパクトFA レンズ( 10MP ) |
|||||
| モデル |
UN-TFA3528C -10MP |
||||
| 焦点距離 |
35mm _ |
|
|||
| 絞り |
F2.8-16 |
||||
| 画像フォーマット |
2.3インチ |
||||
| マウント |
C |
||||
|
画角 奥行き×高さ×奥行き(°) |
|
2/3インチ |
1/2インチ |
1/3" |
|
| D |
18.39 ° |
1 3．4 ° |
10.1 ° |
||
| H |
14.8 ° |
1 0。8 ° |
8.10 ° |
||
| V |
11.1 ° |
8.10 ° |
6.10 ° |
||
| 光学歪み |
-0。172 %y= 5.5mm |
-0.0 77 %y=4.5 mm |
-0.0 45 %y=4.0 mm |
||
| モッド |
0.2m～∞ |
||||
| 寸法 |
Φ28 × 36.17mm _ _ |
||||
| 17.526mm |
|||||
| 後焦点距離_ _ |
13.63mm _ |
||||
| 手術 |
マニュアルアイリス |
||||
| マニュアルフォーカス |
|||||
| 設計波長 |
420～1000nm |
||||
| フィルタースレッド |
M27×P0.5 |
||||
 |
|||||
